直流電機的結構及工作原理
盡管我們?cè)谏弦黄恼轮辛私饬酥绷麟姍C(jī)的含義，但是我們對直流電機的了解只是冰山一角。 今天，跟隨我探討直流電機的結構及其工作原理。

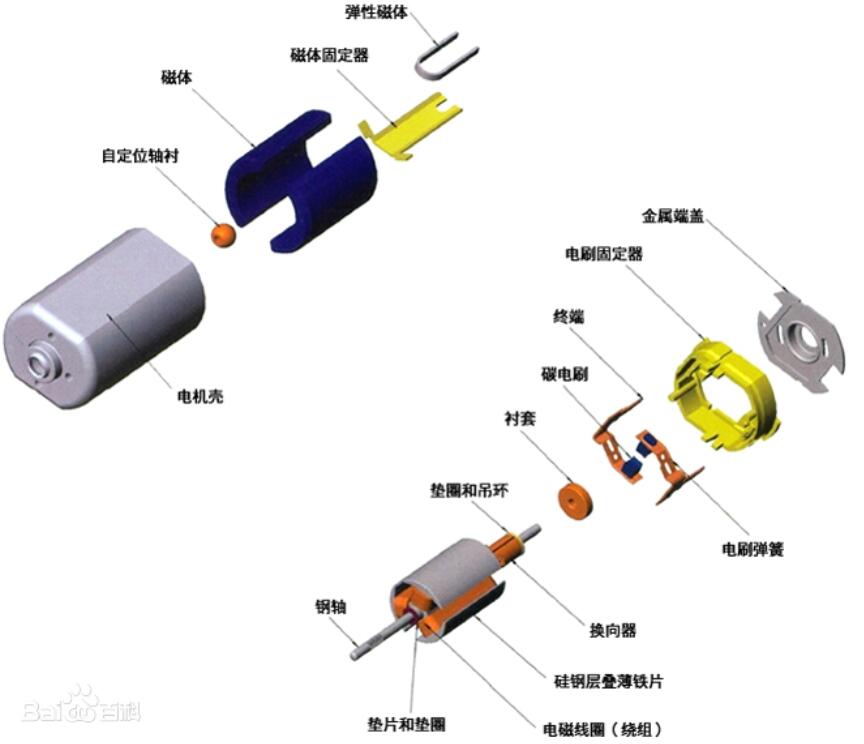

直流電機的結構
直流電機主要由固定的定子、旋轉的轉子和端蓋組成。
定子由殼體、軸承、磁靴、卡圈組成。
轉子由墊圈、軸齒輪、絕緣片、鐵芯組、軸、換向器、壓敏電阻、擋油板組成。
電機刷支架的端蓋由接線盒、端蓋、彈性臂、碳和軸承組成。
直流電機的工作原理
術語“直流電機”用于表示將直流電能轉換為機械能的任何旋轉電機。 直流電機的大小和功率可能有所不同，從玩具和家用電器中的小型電機到為車輛，牽引式升降機和提升機提供動力的大型機構，以及驅動軋鋼廠的動力。 但是直流電機如何工作？
直流電機包括兩個關鍵組件：一個定子和一個轉子。 定子是電機的固定部分，而轉子是旋轉的。 在直流電機中，定子提供旋轉磁場，該磁場驅動轉子旋轉。
一個簡單的直流電機在定子中使用一組固定的磁體，在線圈中繞過電流，電流流過該線圈以產生與線圈中心對齊的電磁場。 絕緣導線的一個或多個繞組纏繞在電機的鐵芯上，以集中磁場。
絕緣電線的繞組連接到向繞組施加電流的換向器（旋轉開關）。 換向器允許每個電樞線圈依次通電，從而產生穩定的旋轉力（稱為轉矩）。
當按順序打開和關閉線圈時，會產生旋轉磁場，該磁場與定子中固定磁體的不同磁場相互作用以產生轉矩，從而使轉矩旋轉。 直流電機的這些主要工作原理允許它們通過旋轉運動將直流電中的電能轉換為機械能，然后將其用于物體的推進。
華駿通提供直徑在6?80mm之間的永磁電刷換向直流電機。并且一直在研究使電機具有更長的壽命和更低的噪音的新技術。 可以定制直流電機，以滿足特定應用的要求，包括集成編碼器，齒輪箱，定制電纜組件，電刷材料，磁體材料，EMI / EMC抑制網絡和軸配置。
想了解有關更多電機詳細信息，請聯系我們的銷售工程師。
